توقف المطحنة ليس رخيصًا أبدًا. يمكن لجزء واحد مهترئ أن يبطئ خط الطحن الكامل. تساعد بطانات المطحنة على منع هذه المشكلة. في هذه المقالة، سوف تتعرف على ما هي بطانات المطاحن، وكيفية عملها، وما هي الأنواع الموجودة، وكيفية اختيار البطانة المناسبة لظروف الطحن القاسية.
بطانات المطاحن عبارة عن أجزاء واقية قابلة للاستبدال ومثبتة داخل مطاحن الطحن. إنها تخلق حاجزًا بين غلاف المطحنة وعملية الطحن. بدونها، سيصطدم الخام وكرات الطحن والطين بجسم المطحنة مباشرة.
في التعدين والأسمنت وغيرها من الصناعات الثقيلة، تتعامل المطاحن مع المواد الصلبة كل يوم. تخلق هذه العملية تأثيرًا قويًا وتآكلًا مستمرًا. تمتص بطانات الطاحونة الكثير من هذا الضرر. إنها تساعد المصنع على البقاء آمنًا ومستقرًا ومنتجًا.
يتم تثبيت بطانات المطحنة على السطح الداخلي للمطحنة. يمكنها تغطية الأسطوانة، نهاية التغذية، نهاية التفريغ، منطقة التفتيش، إطار الباب، وغيرها من المناطق المكشوفة. ويعتمد تصميمها الدقيق على نوع المطحنة وبنيتها الداخلية.
غالبًا ما تشتمل مجموعة الخطوط الملاحية المنتظمة الكاملة على عدة أشكال وأقسام. يجب أن يتناسب كل جزء مع الطاحونة بدقة. يمكن أن يتسبب سوء الملاءمة في حدوث مشكلات في البراغي، أو التآكل غير المتساوي، أو الاهتزاز، أو فشل مبكر في البطانة.
غلاف الطاحونة باهظ الثمن ويصعب إصلاحه. تحميها بطانات المطحنة عن طريق أخذ التآكل أولاً. إنها تقاوم التأثير الناتج عن وسائط الطحن وتقلل من التآكل الناتج عن المواد المعالجة.
تساعد هذه الحماية على تجنب تلف القشرة وعمليات إيقاف التشغيل الطويلة. كما يسمح للمصنع باستبدال البطانات أثناء الصيانة المخططة بدلاً من إيقاف الإنتاج بعد الفشل المفاجئ.
بطانات الطاحونة لا تجلس داخل الطاحونة فقط. يساعد شكلها على رفع وتوجيه وسائط الطحن. عندما تدور الطاحونة، تؤثر الخطوط الجانبية على كيفية تحرك الكرات والخام والملاط.
يمكن للبطانة المصممة جيدًا أن تحسن من تكسر المواد. قد يؤدي التصميم السيئ إلى السماح للوسائط بالانزلاق أكثر من اللازم أو الوصول إلى المنطقة الخطأ. يمكن أن يؤدي ذلك إلى إهدار الطاقة وتقليل كفاءة الطحن.
تؤثر بطانات المطحنة على تكلفة الصيانة، واستخدام الطاقة، واستقرار المخرجات، وتكرار الاستبدال. قد تكون تكلفة البطانة الجيدة أكثر عند الشراء، ولكنها يمكن أن تخفض تكلفة وحدة الإنتاج.
الهدف ليس مجرد شراء البطانة الأكثر صلابة. الهدف هو اختيار البطانة التي تتوافق مع المطحنة والمواد وخطة الصيانة.
تخلق مصانع الطحن تأثيرًا متكررًا. تتصادم الكرات والخام والأسطح المبطنة أثناء الدوران. تساعد بطانات المطحنة على امتصاص هذه القوة وحماية المعدات الرئيسية.
وفي المطاحن الصغيرة، قد يكون التأثير معتدلاً. وفي المطاحن الكبيرة، يمكن أن يكون التأثير أقوى بكثير. ولهذا السبب يجب أن تتوافق مادة البطانة وسمكها مع ظروف العمل الحقيقية.
يحدث التآكل عندما تقوم الجزيئات الصلبة بكشط سطح البطانة. وهذا أمر شائع في معالجة المعادن، وطحن الأسمنت، وطحن الفحم. إذا كانت مادة البطانة غير مناسبة، فقد يصبح التآكل سريعًا وغير متساوٍ.
تعتمد مقاومة التآكل على تكوين السبائك والمعالجة الحرارية والصلابة والبنية المجهرية وبيئة العمل. في التطبيقات عالية التآكل، قد تفكر النباتات في استخدام سبائك الكروم العالية أو محاليل السبائك المركبة.
يؤثر ملف الخطوط الملاحية المنتظمة على حركة الشحن داخل المطحنة. تعمل بعض الملفات الشخصية على رفع وسائط الطحن إلى مستوى أعلى. البعض الآخر يخلق المزيد من الحركة المنزلقة أو المتتالية.
وهذا مهم لأن المواد المختلفة تحتاج إلى إجراءات طحن مختلفة. قد يحتاج الخام الخشن إلى تأثير قوي. قد يحتاج الطحن الدقيق إلى مزيد من التحكم في التآكل. تساعد الخطوط الملاحية المنتظمة في تشكيل هذه العملية.
يساعد نظام البطانة المستقر الطاحونة على العمل بشكل أكثر توقعًا. يمكن أن يقلل من حالات الفشل المفاجئ، ويحسن تناسق الطحن، ويدعم الصيانة المخططة.
عندما تتآكل البطانات بشكل غير متساو، قد تصبح الطاحونة صاخبة أو غير مستقرة. قد ينخفض الإخراج. قد يتغير سحب الطاقة. غالبًا ما تظهر هذه الإشارات أن نظام الخطوط الملاحية المنتظمة يحتاج إلى فحص.

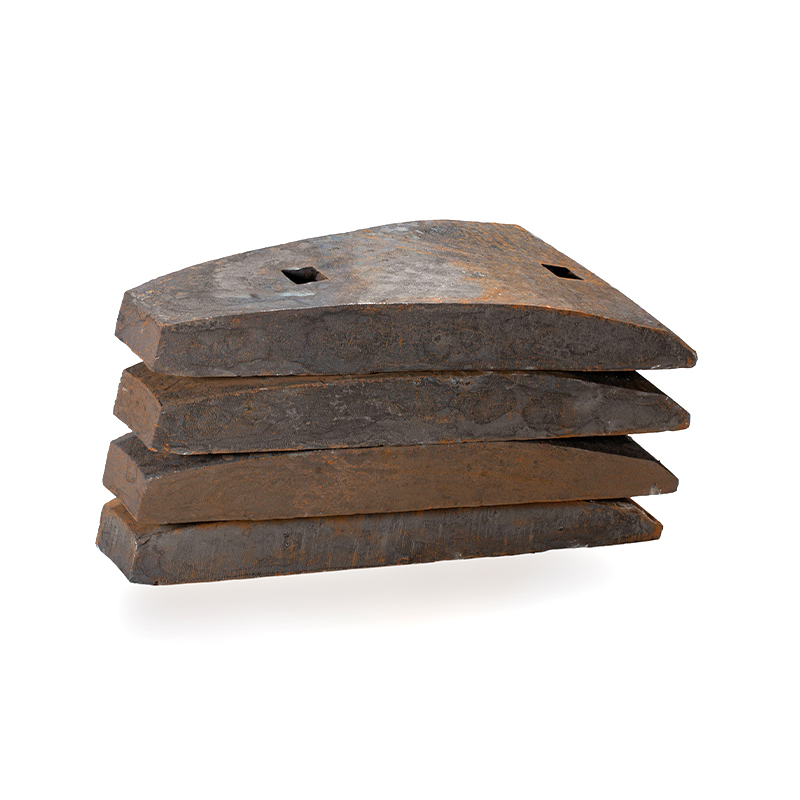

يتم استخدام بطانات مطحنة الكرة في مطاحن الكرة لمعالجة المعادن والأسمنت والفحم وتطبيقات الطحن الأخرى. إنها تحمي الأسطوانة وتساعد كرات الطحن على التحرك بالنمط الصحيح.
هذه البطانات تحتاج إلى مقاومة تآكل قوية. كما أنهم بحاجة إلى صلابة كافية للتعامل مع التأثير المتكرر. تشمل الخيارات الشائعة سبائك الفولاذ Mn-Cr، وسبائك المنغنيز العالية، وغيرها من مواد السبائك المخصصة.
تعمل بطانات مطحنة SAG في مطاحن الطحن شبه الذاتية. تتعامل هذه المطاحن مع علف أكبر وتأثير أقوى. يجب أن تقاوم البطانات الأحمال الثقيلة من كل من الخام ووسائط الطحن.
قد تستخدم بطانات مطحنة SAG سبائك منغنيز عالية، أو سبائك كروم عالية، أو تصميمات مركبة من المعدن المطاطي. يمكن أن تساعد البطانات المركبة في تقليل الوزن مع الحفاظ على أداء التآكل المفيد.
يتم استخدام بطانات مطحنة AG في المطاحن الذاتية. في هذه العملية، يعمل الخام نفسه كجزء من وسائط الطحن. يجب أن تتعامل البطانة مع الصدمات والتآكل الناتج عن قطع الخام الكبيرة.
غالبًا ما تحتاج هذه البطانات إلى تصميم مخصص. يمكن أن يؤدي نوع الخام وسرعة المطحنة وحجم التغذية إلى تغيير أنماط تآكل البطانة.
تستخدم بطانات الطحن العمودية في معدات الطحن العمودية. إنهم يعملون في بيئة حركة مختلفة عن مطاحن الكرة أو مطاحن SAG. ولا تزال مهمتهم كما هي: حماية الماكينة والمساعدة في دعم الطحن المستقر.
غالبًا ما تحتاج إلى مقاومة تآكل عالية لأن المواد تتحرك عبر سطح الطحن تحت الضغط.
نوع الخطوط الملاحية المنتظمة |
الاستخدام الرئيسي |
متطلبات المفتاح |
بطانات مطحنة الكرة |
مطاحن الكرة في التعدين والأسمنت والطحن الصناعي |
ارتداء المقاومة وتناسب مستقر |
بطانات مطحنة SAG |
مصانع التعدين الكبيرة |
قوة التأثير والمتانة |
بطانات مطحنة AG |
طحن ذاتي |
الملف الشخصي المخصص والمتانة |
بطانات طاحونة عمودية |
أنظمة الطحن العمودي |
مقاومة التآكل السطحي |
بطانات سبائك المنغنيز العالية معروفة بالصلابة. يمكنهم العمل بشكل جيد حيث يكون التأثير قويًا. في ظل ظروف العمل المناسبة، يمكن أن يتصلب السطح أثناء الاستخدام.
وغالبا ما تستخدم هذه المواد في التعدين وطحن الأسمنت. يكون ذلك مفيدًا عندما يتعين على البطانات التعامل مع الصدمات دون أن تتشقق بسهولة.
إن سبائك الفولاذ Mn-Cr هي خيار شائع لبطانات المطاحن. إنه يوفر توازنًا بين مقاومة التآكل والمتانة والتكلفة. يتم استخدامه غالبًا عندما لا يكون حجم المطحنة وحمل الصدمات ومستوى التآكل كبيرًا.
بالنسبة للعديد من مصانع الطحن، يمكن أن تكون هذه المادة خيارًا عمليًا. قد يساعد في خفض تكلفة الوحدة عند مطابقتها بشكل صحيح للطاحونة.
غالبًا ما يتم استخدام بطانات سبائك الكروم العالية عندما يكون التآكل الكاشطة شديدًا. يمكنهم توفير مقاومة تآكل أقوى في الظروف المناسبة. بالنسبة للمطاحن الكبيرة أو الخامات شديدة الكشط، قد تكون بطانات تعدين سبائك الكروم خيارًا أفضل من الخيارات القياسية.
ومع ذلك، يجب أن يكون اختيار المواد حذرا. الصلابة العالية وحدها لا تحل كل المشاكل. إذا كان التأثير قويًا جدًا، فقد تواجه البطانة الصلبة جدًا خطر التشقق.
يمكن أن تساعد البطانات المطاطية والبطانات المركبة المصنوعة من المعدن والمطاط في تقليل وزن البطانة. كما أنها قد تقلل الضوضاء وتجعل التعامل أسهل في بعض التطبيقات.
تجمع البطانات المركبة بين نقاط قوة المواد المختلفة. على سبيل المثال، يمكن أن يدعم المعدن مقاومة التآكل، بينما يمكن أن يساعد المطاط في امتصاص الصدمات. يمكن أن يكون هذا الخيار مفيدًا في ظروف مطحنة SAG المحددة.
قد تستمر البطانات السميكة لفترة أطول. لكنها تشغل أيضًا مساحة داخلية أكبر. وهذا يمكن أن يقلل من حجم الطحن الفعال للمطحنة.
قد تعمل البطانة الرقيقة على تحسين القدرة، ولكنها قد تبلى في وقت مبكر جدًا. يعتمد الاختيار الصحيح على دورة الصيانة وتكلفة الإنتاج المستهدفة.
يتحكم ملف الرافع في كيفية تحرك وسائط الطحن. قد يرفع الرافع العالي الوسائط إلى مستوى أعلى قبل الاصطدام. قد يؤدي الملف الشخصي المنخفض إلى إنشاء المزيد من الإجراءات المنزلقة.
يعتمد الملف الشخصي الصحيح على هدف الطحن. يحتاج الطحن الخشن إلى كسر قوي. يحتاج الطحن الناعم إلى حركة أكثر تحكمًا.
تواجه المناطق المختلفة داخل المطحنة تآكلًا مختلفًا. قد تواجه نهاية التغذية تأثيرًا واردًا قويًا. قد تواجه نهاية التفريغ تدفق الملاط وحركة المواد.
ولهذا السبب قد تتضمن مجموعة الخطوط الملاحية المنتظمة عدة أشكال. يجب أن يتطابق كل قسم مع موضع التآكل الخاص به.
تستخدم العديد من المصانع المطاحن الموجودة لسنوات. قد تصبح أنماط التآكل واضحة بمرور الوقت. يمكن لتصميم البطانة المخصص ضبط السُمك أو الشكل أو اختيار السبائك بناءً على بيانات الموقع الحقيقية.
يمكن أن يؤدي ذلك إلى تقليل تكلفة البطانة، أو تحسين كفاءة الطحن، أو إطالة عمر الخدمة. غالبًا ما يكون أفضل من استبدال البطانات القديمة بنفس التصميم دون مراجعة.
الخطوة الأولى بسيطة. تحديد نوع الطاحونة . لا تحتاج المطحنة الكروية، ومطحنة SAG، ومطحنة AG، والمطحنة العمودية إلى نفس تصميم البطانة.
قطر المطحنة مهم أيضًا. المطاحن الأكبر حجما تخلق تأثيرا أعلى. قد تتطلب مواد أقوى أو ملفات تعريف بطانة خاصة.
تؤثر صلابة الخام وكشطه على تآكل البطانة. قد لا تحتاج المادة الناعمة إلى نفس البطانة مثل خام المعدن الصلب. كلنكر الأسمنت والفحم وخام المعادن يمكن أن يخلق أنماط تآكل مختلفة.
إذا كانت المادة شديدة الكشط، فيمكن النظر في خيارات سبائك الكروم العالية أو مركبات السيراميك. إذا كان التأثير شديدًا، تصبح المتانة أكثر أهمية.
إن العمر الأطول للبطانة مفيد، لكن لا ينبغي أن يقلل الإنتاج كثيرًا. يمكن للبطانات السميكة جدًا أن تقلل من حجم المطحنة وتزيد من الطلب على الطاقة.
يجب أن تستمر البطانة الأفضل خلال دورة الصيانة المخططة وتظل تدعم الطحن الفعال. هذا التوازن أكثر أهمية من الحد الأقصى للسمك.
يجب أن تتناسب بطانات المطحنة بدقة. تساعد الرسومات الدقيقة في تأكيد الحجم والشكل وفتحات المسامير وموضع التثبيت.
إذا كانت الرسومات مفقودة، فقد تكون هناك حاجة للقياس في الموقع. تقلل هذه الخطوة من خطر سوء الملاءمة وتأخر التثبيت وأعمال التعديل غير المتوقعة.
أوضح علامة هي الضرر المرئي. لا ينبغي تجاهل الشقوق أو ألواح البطانة المكسورة أو البراغي السائبة أو علامات التآكل العميقة.
يمكن للبطانة التالفة أن تعرض الغلاف للارتداء. وقد يؤدي أيضًا إلى مخاطر تتعلق بالسلامة أثناء التشغيل.
إذا كانت الطاحونة تحتاج إلى المزيد من الطاقة لنفس الناتج، فقد يتم ارتداء البطانة. لم تعد الملفات الشخصية البالية قادرة على رفع وسائط الطحن بشكل صحيح.
هذا يمكن أن يقلل من كفاءة الكسر. ويمكنه أيضًا زيادة حمل إعادة التدوير أو تقليل جودة المنتج.
قد تشير الضوضاء أو الاهتزازات غير الطبيعية إلى بطانات فضفاضة أو أجزاء مكسورة أو تآكل غير متساوٍ. يجب فحص الطاحونة قبل تفاقم المشكلة.
يجب على المشغلين مقارنة الإشارات الجديدة بظروف التشغيل العادية. التغييرات الصغيرة يمكن أن تحذر من مشاكل أكبر.
تستبدل بعض المصانع البطانات بناءً على خطط الصيانة الثابتة. هذه الطريقة يمكن أن تقلل من التوقف المفاجئ.
ومع ذلك، ينبغي لتوقيت الاستبدال أن يأخذ في الاعتبار بيانات التآكل الحقيقي. قد تتآكل البطانة بشكل أسرع إذا تغيرت ظروف الخام.
توفر Zhongrui بطانات المطاحن لأعمال الطحن الصعبة. تساعد منتجاتها على حماية أغلفة المطاحن وتحسين التحكم في التآكل ودعم التشغيل المستقر في مصانع التعدين والأسمنت. من خلال تقديم سبائك الفولاذ، وسبائك المنغنيز العالية، وسبائك الكروم العالية، والخيارات المركبة، تساعد Zhongrui المستخدمين على مطابقة تصميم البطانة مع ظروف الموقع الحقيقية، وتقليل وقت التوقف عن العمل، وتحسين قيمة الطحن على المدى الطويل.
ج: بطانات المطحنة هي أجزاء وقائية داخل مطاحن الطحن. إنها تحمي القشرة وتوجه وسائط الطحن.
ج: تقلل بطانات المطحنة من التآكل، وتحمي المعدات، وتساعد في الحفاظ على استقرار مخرجات الطحن.
ج: قم بمطابقة بطانات المطحنة مع نوع المطحنة وصلابة الخام وحمل الصدم وأهداف الصيانة.
ج: يمكن أن تكون أفضل للتآكل الشديد، ولكن يجب التحقق من مستوى التأثير.
ج: استبدلها عندما يصبح التآكل أو الشقوق أو الاهتزاز أو فقدان الإخراج واضحًا.
ج: نعم. يمكن أن يؤدي الملاءمة الأفضل والعمر الأطول إلى تقليل وقت التوقف عن العمل وتكلفة إنتاج الوحدة.
